RANKING KONWENCJONALNY |
OZNACZENIE PN EN 1856 |
NUMER GATUNKU STALI |
AISI |
ZAWARTOŚĆ STALI |
|---|---|---|---|---|
|
C3 |
L70 |
1.4539 |
904L |
X1NiCrMoCu 25-20-5 |
|
C2 |
L60 |
1.4432 |
316L |
X2CrNiMo 17-12-3 |
|
L50 |
1.4404 |
316L |
X2CrNiMo 17-12-2 | |
|
L50 |
1.4571 |
316Ti |
X6CrNiMoTi 17-12-2 | |
|
L40 |
1.4401 |
316 |
X5CrMoTi 17-12-3 | |
|
C1 |
L99 |
1.4521 |
444 |
X2CrMoTi 18-2 |
|
L80 |
elementy emaliowane (obustronnie) | |||
|
L30 |
1.4307 |
304L |
X2CrNi 18-9 | |
|
L20 |
1.4301 |
304 |
X5CrNi 18-10 | |
|
C0 |
L13 |
EN AW – 6060 |
EN AW Al Mg Si | |
|
L11 |
EN AW – 1200 A |
EN AW-Al 99,0 A | ||
|
L10 |
EN AW – 4047 A |
EN AW-4047 A | ||
|
L05 |
Aluminium |
EN 10154 |
Oznaczenie L99 – wszystkie inne niesklasyfikowane stale (np. 1.4828, 1.4521, 1.4509).
Producent ma obowiązek we własnym zakresie wykonać badania.
JAK CZYTAĆ ETYKIETĘ PRODUKTU
JAK CZYTAĆ CERTYFIKAT
PODSTAWOWE REGULACJE

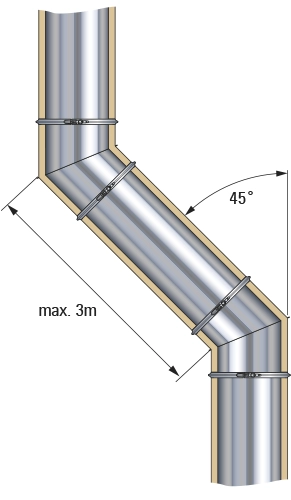

MONTAŻ OFFSET
System kominowy można konfigurować dowolnie, pamiętając o kilku zasadach:
- Ilość załamań nie powinna być większa niż 2.
- Długość odcinka od jednego do drugiego załamania nie może przekraczać 3 m.
- Największy kąt odchylenia od pionu to 45°.
MINIMALNA ŚREDNICA KOMINA
Przepisy obowiązujące od 2015 r.
Dz.U. 2015 poz. 1422: Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 140.3 Uchylony (Najmniejszy wymiar przekroju lub średnicy murowanych przewodów kominowych spalinowych o ciągu naturalnym i przewodów dymowych powinna wynosić co najmniej 0,14 m, a przy zastosowaniu stalowych wkładów kominowych ich najmniejszy wymiar lub średnica – co najmniej 0,12 m.)
PN-EN 1856-1 Kominy – Wymagania dotyczące kominów metalowych

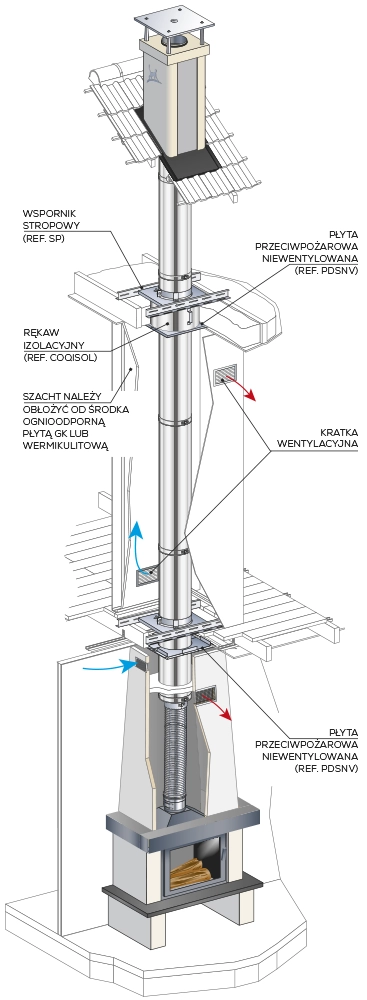

Odstęp od materiałów palnych musi być równy lub większy niż 7,5 cm (system DUALINOX, DUALINOX WG, DUALINOX 08). Przestrzeń szachtu kominowego musi być otwarta celem prawidłowej jego wentylacji.

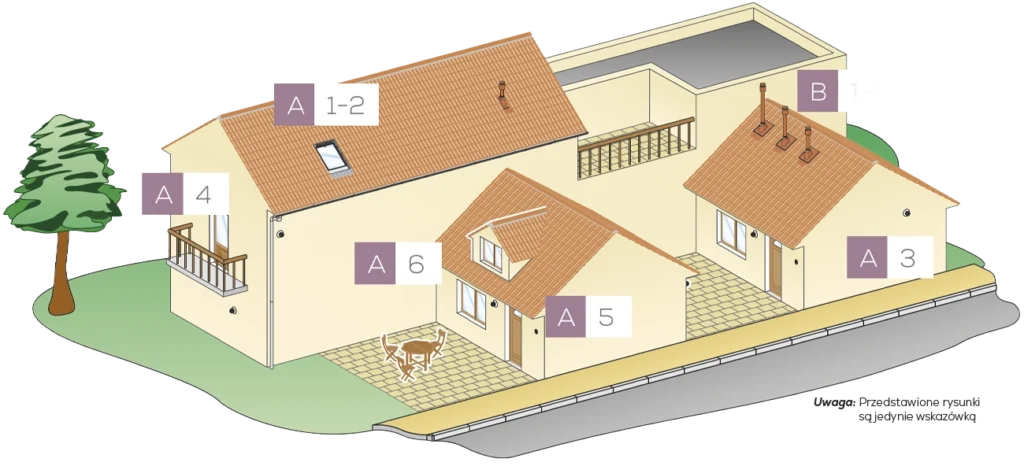

WYRZUT BOCZNY PRZEZ SCIANĘ / ODLEGŁOŚĆ

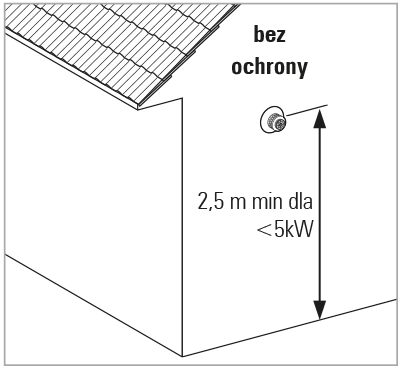

Wyrzut przez ścianę tylko dla urządzeń z zamkniętą komorą spalania o mocy < 21 kW dla budynków jednorodzinnych, zagrodowych i rekreacji indywidualnej, natomiast <5 kW dla pozostałych budynków mieszkalnych.
Uwaga: Dopuszcza się sytuowanie tych wylotów poniżej 2,5 m, lecz nie mniej niż 0,5 m ponad poziom terenu, jeżeli w odległości do 8 metrów nie znajduje się plac zabaw dla dzieci lub inne miejsce rekreacyjne.

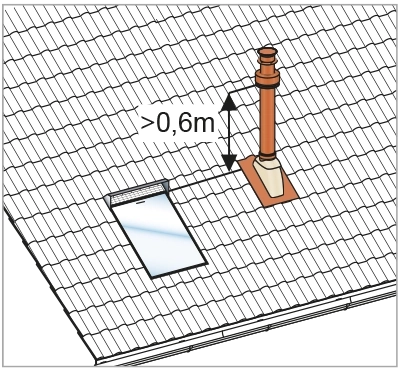

Okno dachowe
Umiejscowienie czerpni powietrza
Wysokość ponad ziemią

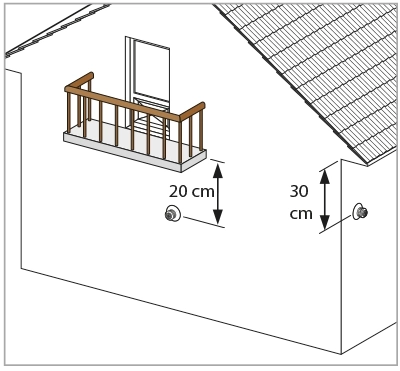

Pod balkonem / poniżej krawędzi dachu

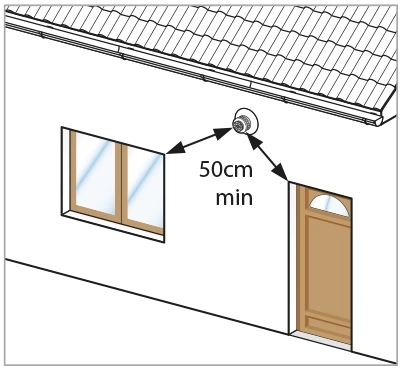

Otwory drzwiowe i okienne
Otwory
DLA KOTŁÓW WIĘKSZEJ MOCY
W budynkach produkcyjnych i magazynowych oraz halach sportowych i widowiskowych nie ogranicza się nominalnej mocy cieplnej urządzeń z zamkniętą komorą spalania, do których indywidualne koncentryczne przewody powietrzno-spalinowe lub oddzielne przewody powietrzne i spalinowe są wyprowadzone przez zewnętrzną ścianę budynku, jeżeli odległość tej ściany od granicy działki budowlanej wynosi co najmniej 8 m, a od ściany innego budynku z oknami nie mniej niż 12 m, a także, jeżeli wyloty przewodów znajdują się wyżej niż 3 m ponad poziomem terenu.
Wylot komina 0,3 m powyżej górnej krawędzi przeszkody dla kominów usytuowanych w odległości do 1,5 m od przeszkody.
Wylot komina co najmniej na poziomie górnej krawędzi przeszkody dla kominów usytuowanych w odległości
od 1,5 m do 3 m.
Wylot komina usytuowany co najmniej 0,3 m ponad płaszczyzną dachu, wyprowadzony pod kątem 12° w dół, licząc od poziomu najwyższej przeszkody, dla kominów znajdujących się w odległości od 3 do 10 m od przeszkody.
Wyloty przewodów dymowych należy wykonywać wg następujących zasad:
Przy dachach płaskich o kącie nachylenia połaci dachowych nie większym niż 12°, niezależnie od konstrukcji dachu, wyloty przewodów powinny znajdować się co najmniej o 0,6 m wyżej od poziomu kalenicy lub obrzeży budynku przy dachach wgłębionych.
Przy dachach stromych o kącie nachylenia połaci dachowych powyżej 12° i pokryciu:
Łatwo zapalnym, wyloty przewodów powinny znajdować się na wysokości co najmniej o 0,6 m wyżej od poziomu kalenicy.
Niepalnym, niezapalnym i trudno zapalnym, wyloty przewodów powinny się znajdować co najmniej o 0,3 m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0 m.
NORMA
15287-1: Kominy – Projektowanie, instalowanie, przekazanie do eksploatacji
– część 1: Kominy przeznaczone do urządzeń grzewczych z otwartą komorą spalania.
15287-2: Kominy – Projektowanie, instalowanie i odbiór układów kominowych
– część 2: Kominy do urządzeń grzewczych z zamkniętą komorą paleniskową.
4.3.14. Otwory służące do inspekcji, czyszczenia i pomiarów
Należy zapewnić otwory dostępowe tak, żeby można było sprawdzić całą długość komina od adaptera urządzenia grzewczego do wylotu komina i tam, gdzie to konieczne można było oczyścić komin. Należy zapewnić dostęp w sąsiedztwie przesunięć o ponad 30° albo każdego przesunięcia, który nie może być sprawdzony albo oczyszczony inaczej.
Dostęp ma być ulokowany tylko w obszarach, w których nie ma ryzyka ognia ani wybuchu.
Złączki używane do zapewnienia dostępu powinny być kompatybilne z kominem albo wkładem.
Dostęp w celu wykonania czyszczenia może być możliwy od dołu albo góry komina, ze strychu, drzwiczki przeciwwybuchowe, połączeniową rurę spalinową albo urządzenie grzewcze, tam, gdzie zezwala na to producent urządzenia grzewczego.
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 146.2. Przewody spalinowe i dymowe powinny być wyposażone, odpowiednio, w otwory wycierowe lub rewizyjne, zamykane szczelnymi drzwiczkami, a w przypadku występowania spalin mokrych – także w układ odprowadzania spalin.
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 174.7. Przewody i kanały spalinowe odprowadzające spaliny od urządzeń grzewczych, z wyłączeniem kotłów, powinny spełniać następujące wymagania:
1) przekroje poprzeczne przewodu, a także spalinowego powinny być stałe na całej długości.
KONTROLA STANU TECHNICZNEGO
USTAWA – PRAWO BUDOWLANE
Dz. U. 1994 nr 89 poz. 414: Ustawa z dnia 7 lipca 1994 r.
Art. 62.1. Obiekty budowlane powinny być w czasie ich użytkowania poddawane przez właściciela lub zarządcę kontroli:
1. Okresowej, co najmniej raz w roku, polegającej na sprawdzeniu stanu technicznego:
a-b) …
c) instalacji gazowych oraz przewod.w kominowych (dymowych, spalinowych i wentylacyjnych)
Art. 62.6. Kontrolę stanu technicznego przewodów kominowych, o której mowa w ust. 1 pkt 1 lit. c powinny przeprowadzać:
1. Osoby posiadające kwalifikacje mistrza w rzemiośle kominiarskim – w odniesieniu do przewodów dymowych oraz grawitacyjnych przewodów spalinowych i wentylacyjnych.
2. Osoby posiadające uprawnienia budowlane odpowiedniej specjalności – w odniesieniu do przewodów kominowych, o których mowa w pkt. 1, oraz do kominów przemysłowych, kominów wolno stojących oraz kominów lub przewodów kominowych, w których ciąg kominowy jest wymuszony pracą urządzeń mechanicznych.
PRZEGLĄDY OKRESOWE
ROZPORZĄDZENIE DOT. OCHRONY PRZECIWPOŻAROWEJ BUDYNKÓW, INNYCH OBIEKTÓW BUDOWLANYCH
Dz. U. 2010 nr 109 poz. 719: Rozporządzenie Ministra Spraw Wewnętrzych i Administracji z dnia 7 czerwca 2010 r.
§ 34.1. W obiektach lub ich częściach, w których odbywa się proces spalania paliwa stałego, ciekłego lub gazowego, usuwa się zanieczyszczenia z przewodów dymowych i spalinowych w okresach ich użytkowania:
1. …
2. Od palenisk opalanych paliwem stałym (…) – co najmniej raz na 3 miesiące.
3. Od palenisk opalanych paliwem płynnym i gazowym (…) – co najmniej raz na 6 miesięcy.
3. Czynności, o których mowa w ust. 1 i 2, wykonują osoby posiadające kwalifikacje kominiarskie.
4. Przepisy ust. 3 nie stosuje się przy usuwaniu zanieczyszczeń z przewodów dymowych, spalinowych wentylacyjnych budynków mieszkalnych jednorodzinnych oraz obiektów budowlanych budownictwa zagrodowego i letniskowego.
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 265.4. Piec z kamienia, cegły, kafli i podobnych materiałów niepalnych oraz przewody spalinowe i dymowe powinny być oddalone od łatwo zapalnych, nieosłoniętych części konstrukcyjnych budynku co najmniej 0,3 m, a od osłoniętych okładziną z tynku o grubości 25 mm na siatce albo równorzędną okładziną – co najmniej 0,15 m.
§ 266.1. Przewody spalinowe i dymowe powinny być wykonane z wyrobów niepalnych.
2. Przewody lub obudowa przewodów spalinowych i dymowych powinny spełniać wymagania określone w Polskiej Normie dotyczącej badań ogniowych małych kominów.
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 143.

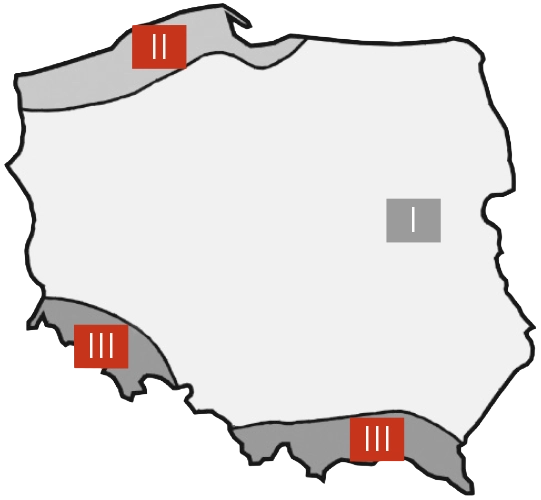

1. W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu, przy zachowaniu wymagań § 146 ust. 1.
POLECANE ROZWIĄZANIE
Daszek specjalny (Ref. CAI)
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 145.
2. Piece na paliwo stałe, posiadające szczelne zamknięcie, mogą być przyłączone do jednego przewodu kominowego dymowego o przekroju co najmniej 0,14 x 0,14 m lub średnicy 0,15 m, pod warunkiem zachowania różnicy poziomu włączenia co najmniej 1,5 m oraz nieprzyłączania więcej niż 3 pieców do tego przewodu.
3. Piece, o których mowa w ust. 2, usytuowane na najwyższej kondygnacji powinny być przyłączone do odrębnego przewodu dymowego.
ROZPORZĄDZENIE W SPRAWIE WARUNKÓW TECHNICZNYCH, JAKIM POWINNY ODPOWIADAĆ BUDYNKI
Dz.U. 2015 poz. 1422: Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
§ 132.3. Kominki opalane drewnem z otwartym paleniskiem lub zamkniętym wkładem kominkowym mogą być instalowane wyłącznie w budynkach jednorodzinnych, mieszkalnych w zabudowie zagrodowej i rekreacji indywidualnej oraz niskim budynkach wielorodzinnych w pomieszczeniach:
1. O kubaturze wynikającej ze wskaźnika 4 m³/kW nominalnej mocy cieplnej kominka, lecz nie mniejszej niż 30 m³;
2. Spełniających wymagania dotyczące wentylacji, o których mowa w § 150 ust. 9;
3. Posiadających przewody kominowe określone w § 140 ust. 1 i 2 oraz § 145 ust. 1;
4. W których możliwy jest dopływ powietrza do paleniska kominka w ilości:
a) co najmniej 10 m3/h na 1 kW nominalnej mocy cieplnej kominka – dla kominków o obudowie zamkniętej,
b) zapewniającej nie mniejszą prędkość przepływu powietrza w otworze komory spalania niż 0,2 m/s – dla kominków o obudowie otwartej.
§ 141. Zabrania się stosowania:
1. Grawitacyjnych zbiorczych przewodów spalinowych i dymowych, z zastrzeżeniem:
§ 174 ust. 3: Dopuszcza się stosowanie zbiorczych przewodów systemów powietrzno-spalinowych przystosowanych do pracy z urządzeniami z zamkniętą komorą spalania, wyposażonymi w zabezpieczenia przed zanikiem ciągu kominowego.
